結構特點：

    結構簡單，由優質鋼板焊接而成，具有開啟靈活、無卡阻等特點。配有傳動定位裝置，可隨時根據工況需要確定閘門的開啟角度，調節物料流量。特別適用于無粘度的固體粉料及小于Φ30㎜顆粒料、晶體料的輸送。

性能參數：

工作原理：

扇形閘門由本體、扇形閘板、軸、密封副、執行機構等部件構成。手動或執行機構推動搖桿使扇形閘板沿軸心旋轉開啟，物料隨即下落。待接料裝置滿載后再推動搖桿使扇行閘板復位，關閉截斷下落的物料。

使用說明：

•  安裝時請注意閘門本體上標明介質流向，兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。

•  運行時請辨清扇形閘板開關方向。執行機構請正確接線。

•  若長期存放時應使設備處于關閉狀態，各傳動部位加潤滑油，不允許露天存放或堆置。

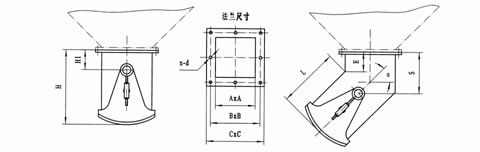

SSF-A外形圖：(手動)                        SSF-B外形圖：(手動)

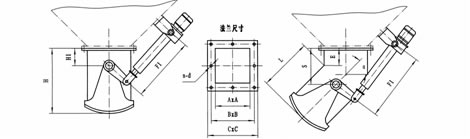

DSF-A外形圖：（電動）                      DSF-B外形圖：（電動）

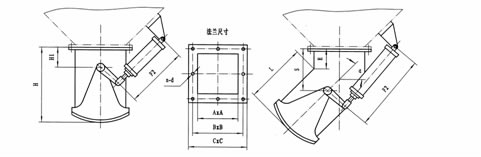

QSF-A外形圖：（氣動）                      QSF-B外形圖：（氣動）

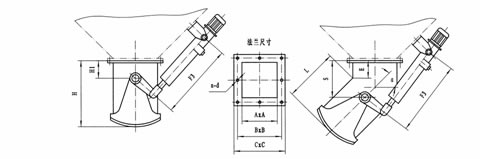

YSF-A外形圖：（電液動）                    YSF-B外形圖：（電液動）

S/D/Q/YSF---A/B外形連接尺寸：

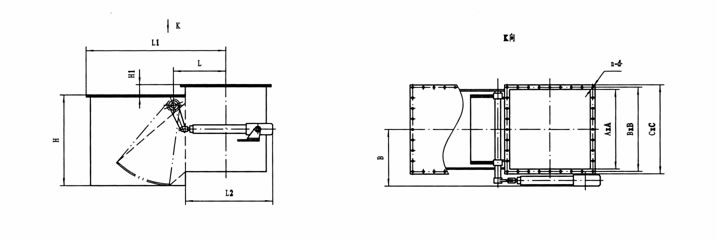

S/D/Q/YSF-C外形圖：

S/D/Q/YSF---C外形連接尺寸：

中國.上玉集團有限公司是專業生產特殊閥門的廠家，電動扇形閘門訂貨須知：
一、①電動扇形閘門產品名稱與型號②電動扇形閘門口徑③電動扇形閘門是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動扇形閘門型號，請按電動扇形閘門型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
